两级压缩变频螺杆空压机UDT系列

优耐特斯两级压缩永磁变频空压机,使用永磁同步电机,不需要励磁电流,电机效率高,没有无功损耗。两级压缩的转速更高,通过变频调速后,供气压力范围广,稳定高;最明显的优势就是节能、产气大,可以根据用气的变化实时调节进气量,保证空压机以更高效率运行。

型号:UDT45-UDT355/8mpa

功率:45KW-355KW

排气量:10.1-68m3/min

适用行业:应用于矿业、石油、化工、电厂、水泥、纸业、纺织、船舶、电子、机械、制造加工、仪表仪器等各个行业。


立即咨询
订购热线:0551-62758513
  • 两级压缩变频螺杆空压机 Two-Stage
    至臻高端的高效主机

    转子采用日本日立的高效型线,铸就稳定的高效率主机;

    采用两级独立压缩、等压比、低转速设计,同等功率下气量提升15%以上;

    每一级的低压缩比保证主机泄漏更小、容积效率更高;

    级间采用油雾喷淋冷却,使整个压缩过程接近等温压缩,提高压缩绝热效率;

    两级转子分别通过斜齿轮直接驱动,使得每级转子获得最快线速度,传动效率高;

    转子、 轴承受力小,主机持续运转的高寿命保证。

    案例分析Case-Analysis
    山东某知名重工企业原使用A品牌250kW压缩机5台
    采用5台UDT200A-8两级压缩螺杆空压机代替原有5台250KW
    空压机可实现年节电224万度、创造节能收益174.72万元

    产品生命周期总成本

    两级压缩永磁变频螺杆压缩机电机

    电机性能
    F级绝缘、B级温升
    、IP55防护等级的
    电机针对空压机应
    用进行了优化
    电机温度检测
    出厂标配组件,可
    确保电机在各种环
    境下都能安全可靠
    地运行
    机壳的材质
    机壳采用铸铁材质,
    保证在严苛的应
    用场合也可提供高
    机械强度保护
    永磁变频电机
    永磁电机选用
    38UH磁钢,在空
    压机生命周期内保
    证不失磁

    永磁同步电机VS普通异步电机

    1高效率:取消了励磁系统损耗,提高了效率。

    2低负载状态下依然高效:永磁同步电机的能效在满负荷运行时比异步电机高9%以上,并且随着频率降低,其能效保持不变。

    3起动力矩大:永磁同步电机最大起动力矩与额定力矩之比可达3倍以上,而一般异步电动机仅有1.6倍

    4控制更稳定:永磁电机的响应时间 50ms ,可在瞬间大范围调节产气量,使气压真正稳定。

    优耐特斯永磁变频空压机特点

    1超低温升设计,压缩机允许长期低频率下稳定运行

    2采用开环矢量控制系统,控制更迅速、调速更精准

    3频率降低50%以上时压缩机组仍能保持高效运转

    4压力稳定,精确控制压力波动0.01MPa以内

    5具有软启动特性,避免启动电流冲击,降低启动能耗

    空气压缩机的成本计算

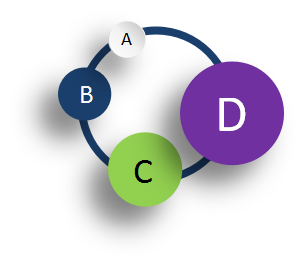

    产品生命周期总成本(100m³/min-8bar为例)

      单级压缩UD560W-8   两级压缩UDT500W-8
      初年成本 10年成本 10年成本差 初年成本 10年成本
    A、购机成本 75万 75万 20万 95万 95万
    B、维护成本 10万 100万 0 10万 100万
    C、停机成本 X万 10X万 0 X万 10X万
    D、用电成本 428.8万 4288万 -640万 364.8万 3648万

    产品生命周期总成本差:620万

    机型 整机比功率 排气量 机组输入功率 运行时间 年运行费用 节约能耗
    UD560W-8 6.7 100 670 8000h 5360000 -800000kW.h
    UDT500W-8 5.7 100 570 8000h 4560000
  • 1日立第四代螺杆型线

    2行业公认高效的4:6齿速比

    3螺旋角度的斜齿轮

    4两级压缩转子材质为球墨铸铁QT600-3

    精选模块化矢量变频器

    1不受电网波动影响,若输入电压减少10%, 变频器自动补偿出电压至电机额定电压;

    2完善的故障保护功能,可以实现从变频器电机全方位的保护;1 1力矩波动小、速度补偿快、抗负载冲击强、内置电抗器;

    3多段速功能及内置PLC功能,能完成对多段频率进行自动逻辑控制;

    4输入频率稳定,抗干扰能力强,已通过各种实验室认证测试;

    两级压缩螺杆空压机核心部件

    两级压缩永磁变频空压机空气过滤芯

    1采用美国Donaldson专业产品,进行过滤时不用改变空气流动方向,直接穿过

    2过滤媒介,减少压力损失,比传统空滤更节能,过滤精度更高,寿命更长。

    两级压缩永磁变频空压机油过滤器

    1采用美国Donaldson专业产品。耐用的滤材,精密的过滤,使机器运行更稳定。

    2由欧洲OEM定制。特殊的简体设计,聚集式分离芯以及回油装置的共同作用,

    3 保证机器的排气含油量≤2PPM。

    圆锥滚柱轴承

    1圆锥滚柱轴承比一般的滚珠轴承和滚柱更适宜于同时承受轴向和径向推力.排气端配置了

    2对面对面的圆锥滚柱轴承使得每对轴承承受的较大的轴向和径向推力能相互抵消。

    冷却系统

    1换热系统的设计裕量为系统的1.2-1.5倍,保证机器在极端环境下运行的同时,压降最小。

    2次成型的内部油管路,保证使用寿命,降低管路压降, 使空压机部件具备更高的互换性。

  • 永磁变频两级压缩技术参数
    型号 电机功率(KW) 工作压力(bar) 容积流量(m³/min) 出口尺寸 重量 外形尺寸(mm)
    UD45-7VPM 45 7 4.1-10.3 Rp2 2280 2300*1300*1850
    UD45-8VPM 8 4.0-10.1 Rp2
    UD55-7VPM 55 7 5.2-13.2 Rp2 2350 2300*1300*1850
    UD55-8VPM 8 5.2-13.2 Rp2
    UD55-10VPM 10 4.0-10.0 Rp2
    UD75-7VPM 75 7 6.2-15.6 Rp2 2400 2300*1300*1850
    UD75-8VPM 8 6.0-15.1 Rp2
    UD75-10VPM 10 5.20-12.0 Rp2
    UD90-7VPM 90 7 8.2-20.5 DN80 3750 3200*1850*2120(A)
    UD90-8VPM 8 7.8-19.5 DN80
    UD90-10VPM 10 6.4-16.0 DN80 3550 3000*1850*2120(W)
    UD110-7VPM 110 7 9.0-24.0 DN80 4180 3200*1850*2120(A)
    UD110-8VPM 8 9.2-23.0 DN80
    UD110-10VPM 10 7.6-19.2 DN80 3980 3000*1850*2120(W)
    UD132-7VPM 132 7 12.0-30.0 DN80 4280 3200*1850*2120(A)
    UD132-8VPM 8 10.8-27.0 DN80
    UD132-10VPM 10 9.2-23.0 DN80 4080 3000*1850*2120(W)
    UD160-7VPM 160 7 13.6-34.0 DN80 4400 3200*1850*2120(A)
    UD160-8VPM 8 13.2-33.0 DN80
    UD160-10VPM 10 11.0-27.5 DN80 4200 3000*1850*2120(W)
    UD185-7VPM 185 7 16.0-40.0 DN100 5900 3900*1850*2150(A)
    UD185-8VPM 8 15.6-39.0 DN100
    UD185-10VPM 10 13.0-32.5 DN80 5600 3350*1850*2150(W)
    UD200-7VPM 200 7 17.0-42.5 DN125 8000 4200*2150*2250(A)
    UD200-8VPM 8 16.6-41.5 DN125
    UD200-10VPM 10 14.8-37.0 DN100 7600 3400*2150*2250(W)
    UD220-7VPM 220 7 20.0-50.0 DN125 8100 4200*2150*2250(A)
    UD220-8VPM 8 18.4-46.0 DN125
    UD220-10VPM 10 14.8-39.0 DN125 7700 3400*2150*2250(W)
    UD250-7VPM 250 7 21.6-54.0 DN125 8200 4200*2150*2250(A)
    UD250-8VPM 8 20.4-51.0 DN125
    UD250-10VPM 10 16.4-41.0 DN125 7800 3400*2150*2250(W)
