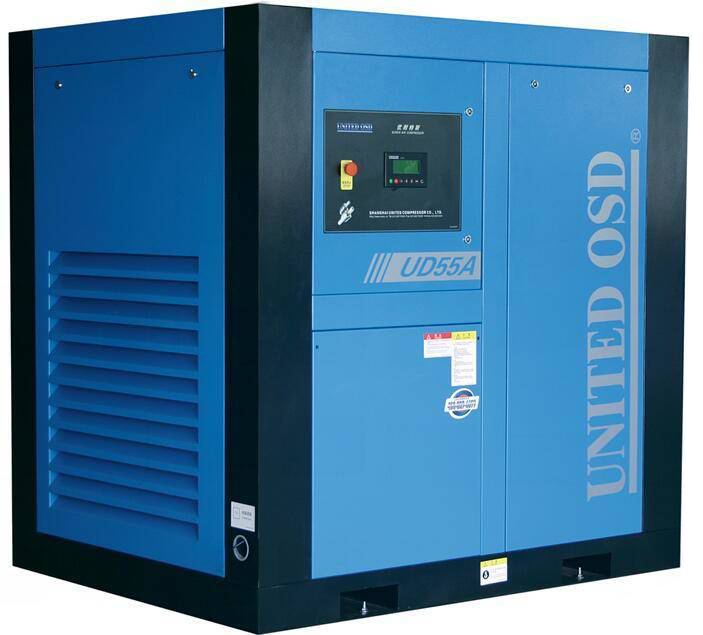

直联螺杆空压机UD系列

优耐特斯直联空压机是严格遵循日立的开发流程及测试标准,针对中国各种复杂气候及恶劣工况进行加强设计,确保每台UD系列压缩机得到可靠的质量保证。

型号:直联螺杆空压机UD系列

功率:11KW-630KW

排气量:1.88-120m³/min

适用行业:应用于矿业、石油、化工、电厂、水泥、纸业、纺织、船舶、电子、机械、制造加工、仪表仪器等各个行业。


立即咨询
订购热线:0551-62758513
  • 优耐特斯拥有功率5.5~630kW,容积流量0.69~120m3/min,压力范围0.2~1.5MPa全系列 产品,专业提供空压站、节能技改及特殊机型设计、制造、培训支持等服务,全心全意为客户服务 的理念使我们的步伐稳健而长久。

    优耐特斯直联机 UD Compressor Features
    优耐特斯直联机

    优耐特斯直联机主机介绍

    优耐特斯直联机主机介绍
    优耐特斯直联机主机介绍

    1优耐特斯主机采用新一代的非对称型线,5: 6螺旋转子,由线密封到带密封的技术升级,使得产气效率提高了5%-10%,转子直径大,转速低,确保主机噪音小,寿命长。

    2优耐特斯主机排气端使用了两对对面的重载锥形滚柱轴承,对径向和轴向的推力载荷产生了一个较大的安全系数:有效控制转子的窜动,大大延长主机的使用寿命。

    3优耐特斯的密封方式:我们采用三唇式密封方式,辅加一个回油槽的设计。内双唇式密封作为主密封,外层的密封防止回油漏油,同时防止了外层灰尘的进入,三重的保护确保主机绝无油泄漏。

    直联空压机特点

    可靠性高

    螺杆压缩机零部件少

    没有易损零件运转可靠

    寿命长。

    操作维修方便

    螺杆式压缩机自动化程度高

    可实现无人值守运转



    直联空压机特点

    适应性强

    螺杆式压缩机具有强制输气的特点

    在宽广的范围内能保持较高的频率

    在压缩机构 不作任何改变的

    情况下适用于多种工况

    动力平衡好

    螺杆式压缩机没有不平衡力

    机器可平稳地高速工作

    可实现无基础运转,体积小

    重量轻、占地面积少

  • 直联空压机细节介绍

    全自动联锁控制与运行管理
    智慧型微电脑控制器,配合压力、温度、电流、信号,提供12项重要指标警示与全方位安全保护措施,中英文显示切换,维护期限提示,RS485通讯接口实现多机联控,简洁全面地让客户及时了解状况。
    直联空压机细节介绍
    超大冷却器
    超大换热面积设计,放30%余量,有效防止机器高温,减少因高温而引起积碳现象。内壁做防腐处理,适应更恶劣的工况,延长使用寿命。
    超大冷却器
    同速驱动的直联结构
    D型采用同速驱动来克服增速齿轮驱动下发生的动力传送效率损失,结构不稳定,故障点多问题,最大限度节省能源及最少的维修费用。
    同速驱动的直联结构
    德国KTR联轴器
    德国KTR联轴器,有失效保护功能,能有效地阻尼和减少运行过程中所产生的振动和冲击。在其间隙装入一个渐开线梅花形弹性体。当轴在安装时出现偏差,弹性体的鼓形齿避免了应力集中。联轴器能有效的纠正轴向、径向和的安装偏差。
    德国KTR联轴器
    西门子品牌电器元件
    可靠的西门子核心电器控制元件确保机组长期稳定运行。工艺精细、工序清晰合理。
    西门子品牌电器元件
  • 直联螺杆空压机工作原理

    直联螺杆空压机工作原理

    1直联空压机是采用新型的法兰式弹性联轴器,弹性体,无需拆卸机头、管路和阀门,直联螺杆空压机转速比较低,寿命和可靠性的最高新型法兰式弹性联轴器。

    2直联方式的特点:联轴器除每隔3年更换一次弹性体外,没有其他维护工作。采用新型的法兰式弹性联轴器,更换弹性体十分方便,无需拆卸机头、管路和阀门。直联螺杆空压机转速比较低,寿命和可靠性最高。

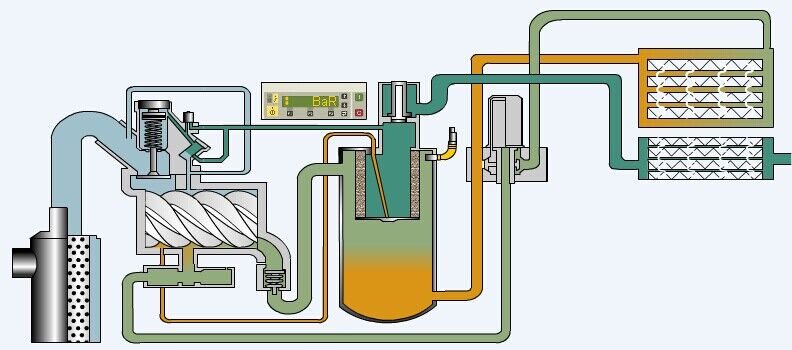

    直联空压机压缩原理

    1、吸气过程:

    电机驱动转子,主、从转子的齿沟空间在转至进气端壁开口时,其空间大,外界的空气充满其中,当转子的进气侧端面转离了壳之进气口时,在齿沟间的空气被封闭在主、从转子与机壳之间,完成吸气过程。

    2、压缩过程:

    在吸气结束时,主、从转子齿峰与机壳形成的封闭容积随着转子角度的变化而减少,并按螺旋状移动,此为“压缩过程”。

    3、压缩气体与喷油过程:

    在输送过程中,容积不断减少,气体不断被压缩,压力提高,温度升高,同时,因气压差而变成雾状的润滑被喷入压缩腔,从而达到压缩、降低温度密封和润滑的作用。

    4、排气过程:

    当转子之封闭齿峰旋转到与机壳排气口相遇时,被压缩的空气开始排放,直到齿峰与齿沟的吻合面移至排气端面,此时齿沟空间为零,即完成排气过程。与此同时,主、从转子的另一对齿沟已旋转至进气端,形成最大空间,开始吸气过程,由此开始一个新的压缩循环。

    直联空压机压缩原理
  • 直联螺杆空压机技术参数
    型号 名义功率(KW) 排气压力(bar) 容积流量(m³/min) 出口尺寸 重量(KG) 外形尺寸
    UD5-7C 5.5 7/7.5 0.92 G3/4 250 820*670*900
    UD5-8C 8/8.5 0.85
    UD5-10C 10/10.5 0.69
    UD8-7C 7.5 7/7.5 1.25 G3/4 280 820*670*900
    UD8-8C 8/8.5 1.20
    UD8-10C 10/10.5 1.05
    UD8-12.5C 12.5/13 0.85
    UD11-7C 11 7/7.5 2.05 G1-1/2 520 1300*1000*1350
    UD11-8C 8/8.5 1.88
    UD11-10C 10/10.5 1.65
    UD11-12.5C 12.5/13 1.28
    UD15-7C 15 7/7.5 2.90 G1-1/2 550 1300*1000*1350
    UD15-8C 8/8.5 2.70
    UD15-10C 10/10.5 2.30
    UD15-12.5C 12.5/13 1.90
    UD18-7C 18.5 7/7.5 3.20 G1-1/2 670 1300*1000*1350
    UD18-8C 8/8.5 2.90
    UD18-10C 10/10.5 2.70
    UD18-12.5C 12.5/13 2.20
    UD22-7C 22 7/7.5 3.70 G1-1/2 700 1300*1000*1350
    UD22-8C 8/8.5 3.50
    UD22-10C 10/10.5 3.20
    UD22-12.5C 12.5/13 2.70
    UD30-7C 30 7/7.5 5.60 G1-1/2 930 1350*1150*1450(风冷)
    UD30-8C 8/8.5 5.40
    UD30-10C 10/10.5 4.50 1350*1150*1450(水冷)
    UD30-12.5C 12.5/13 3.70
    UD37-7C 37 7/7.5 6.80 G1-1/2 980 1350*1150*1450(风冷)
    UD37-8C 8/8.5 6.50
    UD37-10C 10/10.5 5.80 1350*1150*1450(水冷)
    UD37-12.5C 12.5/13 4.60
    UD45-7C 45 7/7.5 8.10 G1-1/2 1030 1350*1150*1450(风冷)
    UD45-8C 8/8.5 7.80
    UD45-10C 10/10.5 7.00 1350*1150*1450(水冷)
    UD45-12.5C 12.5/13 5.80
    UD55-7C 55 7/7.5 10.50 DN50 1780 2100*1350*1550(风冷)
    UD55-8C 8/8.5 9.80
    UD55-10C 10/10.5 8.50 2100*1350*1550(水冷)
    UD55-12.5C 12.5/13 7.30
    UD75-7C 75 7/7.5 13.50 DN50 1870 2100*1350*1550(风冷)
    UD75-8C 8/8.5 12.50
    UD75-10C 10/10.5 18.80 2100*1350*1550(水冷)
    UD75-12.5C 12.5/13 9.00
    UD90-7C 90 7/7.5 16.2 DN50 2140 2200*1350*1750(风冷)
    UD90-8C 8/8.5 15.2
    UD90-10C 10/10.5 13.6 2200*1350*1750(水冷)
    UD90-12.5C 12.5/13 10.5
    UD110-7C 110 7/7.5 20.8 DN80 3300 3050*1850*2120(风冷)
    UD110-8C 8/8.5 20.0
    UD110-10C 10/10.5 17.5 2850*1850*2120(水冷)
    UD110-12.5C 12.5/13 14.2
    UD132-7C 132 7/7.5 24.8 DN80 3400 3050*1850*2120(风冷)
    UD132-8C 8/8.5 23.0
    UD132-10C 10/10.5 20.6 2850*1850*2120(水冷)
    UD132-12.5C 12.5/13 17.0
    UD1602-7C 160 7/7.5 28.5 DN80 3750 3050*1850*2120(风冷)
    UD160-8C 8/8.5 27.0
    UD160-10C 10/10.5 25.0 2850*1850*2120(水冷)
    UD160-12.5C 12.5/13 19.7
